Válvula de controle: atuador, posição e desempenho do processo

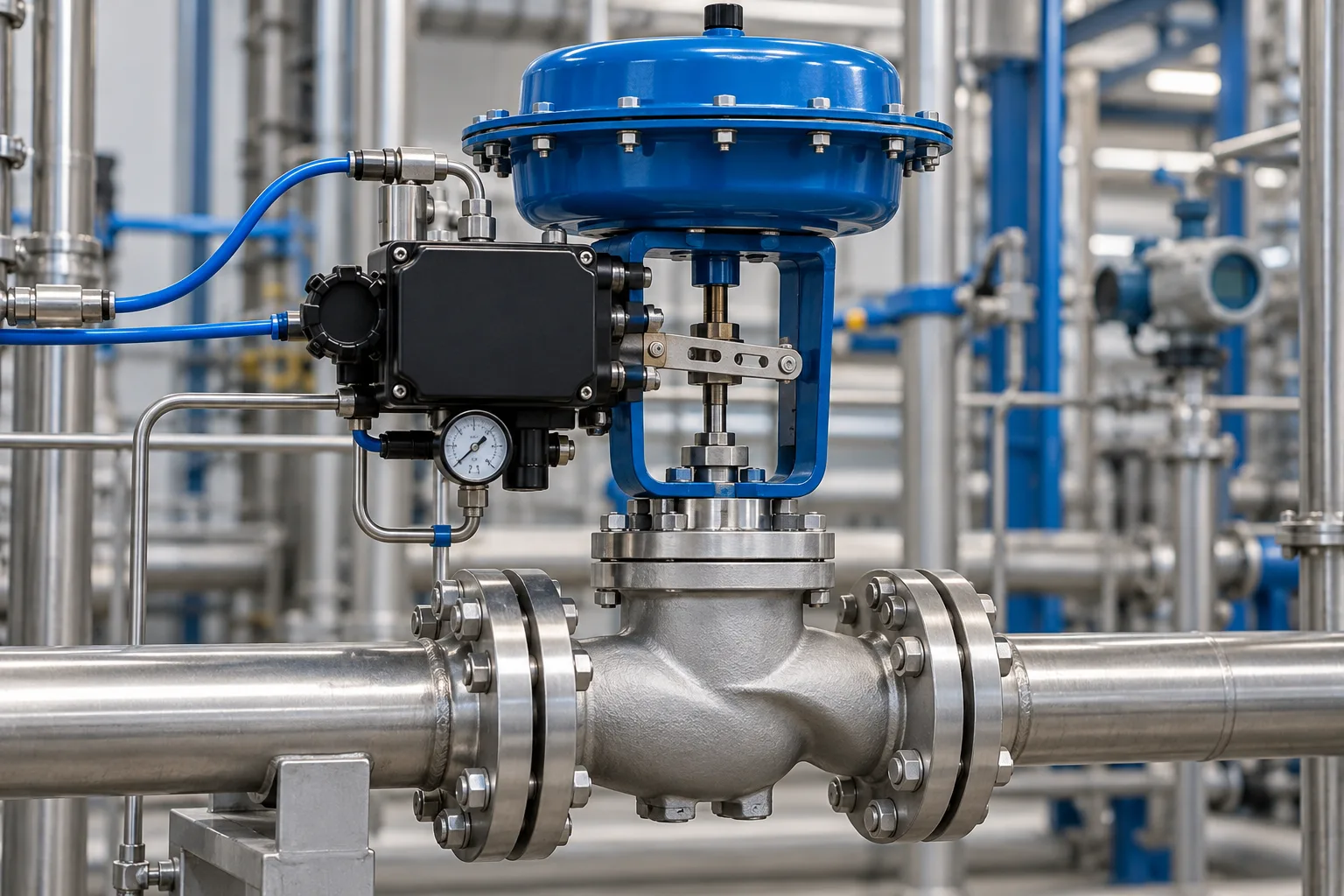

A válvula de controle modifica a passagem do fluido para atender a uma condição de processo. O atuador fornece o movimento necessário, enquanto um posicionador, quando utilizado, ajuda a levar a haste ou o eixo à posição solicitada. Esses elementos trabalham juntos, mas têm funções diferentes.

O CLP pode enviar um comando de abertura e receber informações de posição ou diagnóstico. Entretanto, uma posição indicada não comprova, isoladamente, que a vazão desejada está sendo obtida. A resposta depende também das condições de pressão, das características da válvula e do estado da tubulação.

Fluido, temperatura, pressão e compatibilidade dos materiais são pontos de partida. Também é necessário conhecer a faixa de vazão e a diferença de pressão disponível. Uma válvula dimensionada apenas pelo diâmetro da tubulação pode operar fora de uma região útil de controle, prejudicando a estabilidade.

A característica de abertura deve ser avaliada junto com o comportamento do sistema. Alterações na posição não produzem necessariamente alterações proporcionais na vazão instalada. O dimensionamento precisa considerar essa relação e as condições reais de operação, evitando exigir precisão de um conjunto selecionado somente pela facilidade de montagem.

Atuadores pneumáticos dependem de condições adequadas de ar de instrumento; atuadores elétricos têm seus próprios limites e requisitos. A velocidade de movimento, o esforço disponível e o ciclo de operação influenciam a resposta. Verifique também como o conjunto sinaliza problemas e confirma sua condição.

A posição em caso de perda de energia ou de suprimento deve ser definida pela análise do processo. Fechar, abrir ou permanecer em uma posição são decisões com consequências diferentes. Essa condição não deve ser presumida pelo operador: precisa estar especificada e testada na integração com a automação.

Compare comando e posição ao longo do tempo. Atraso excessivo, movimento irregular ou diferença persistente pode indicar atrito, problema de suprimento, ajuste do posicionador ou falha mecânica. Observe o contexto antes de aumentar o ganho do controlador, pois uma regulagem mais agressiva pode ampliar o problema.

No comissionamento, verifique o sentido da atuação, os limites, as sinalizações e a resposta nas condições previstas. Registre as características de funcionamento para apoiar inspeções futuras. Uma válvula bem integrada permite analisar a malha de forma mais completa, relacionando a medição de processo com a capacidade real de executar o comando.
