PT100 ou termopar: diferenças no controle de temperatura
Compare PT100 e termopar e entenda como construção, ligação e tempo de resposta influenciam a medição de temperatura.

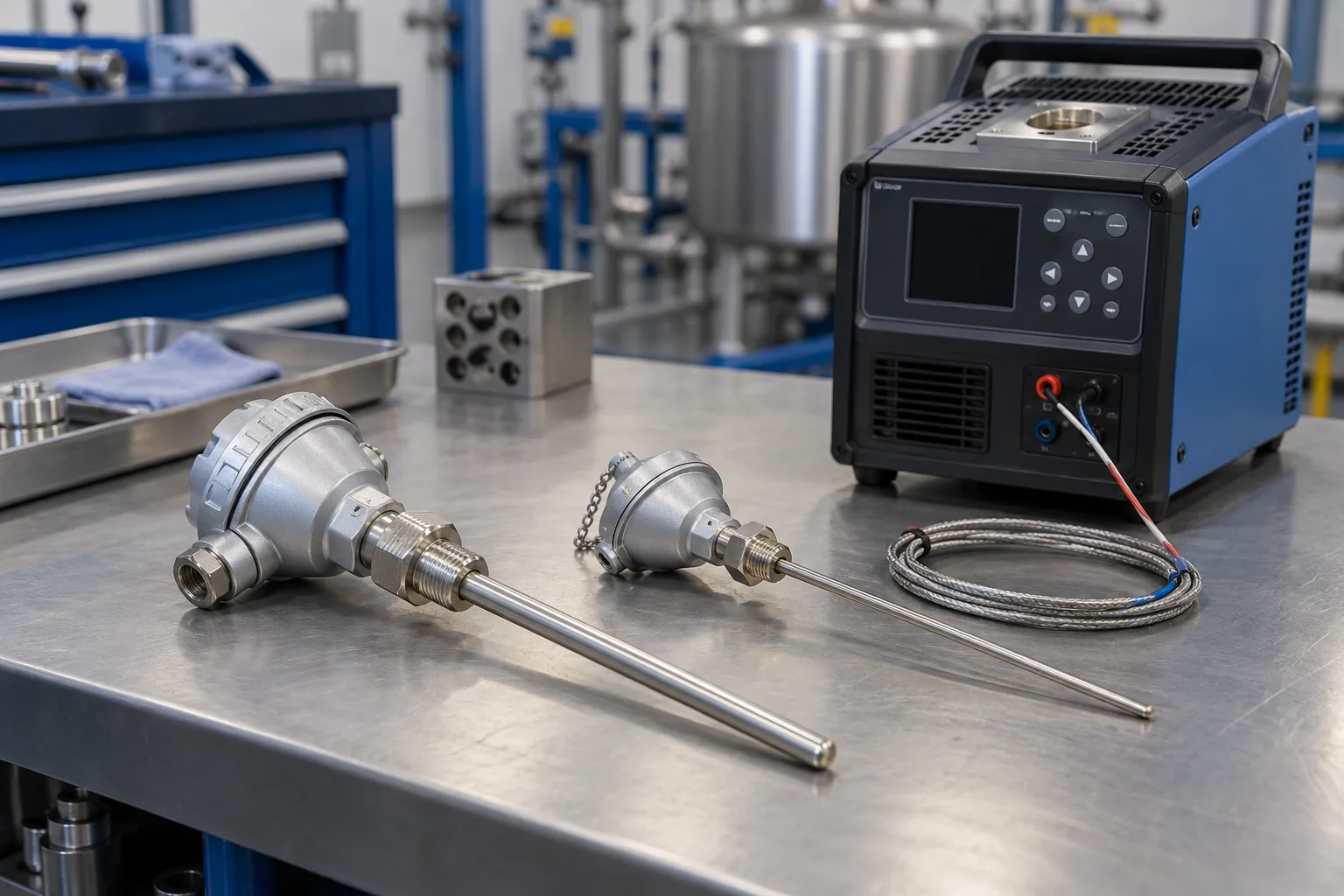

Dois princípios de medição
O PT100 é uma termorresistência de platina cuja resistência nominal é de cem ohms a zero grau Celsius. A medição depende da relação entre resistência e temperatura. O termopar gera uma pequena diferença de potencial associada a materiais diferentes e à diferença de temperatura entre junções.
Os sinais exigem entradas ou transmissores adequados. Conectar um PT100 a uma entrada de termopar, ou o contrário, não produz uma medição válida. A identificação do elemento deve vir do instrumento e da documentação, sem depender apenas da cor externa do cabo.
Faixa, estabilidade e resposta
PT100 e termopares podem atender a muitas aplicações, mas seus limites variam com o elemento, o tipo e a construção. A escolha deve considerar a temperatura normal e os extremos previstos, além de estabilidade, vibração, ambiente e necessidade de manutenção.
O tempo de resposta também depende do diâmetro, da bainha, da montagem e do poço de proteção. Um elemento adequado pode acompanhar lentamente o processo quando instalado em uma montagem muito robusta. Essa defasagem influencia diretamente o comportamento de uma malha de aquecimento ou resfriamento.
Ligação elétrica e referência
Em um PT100, a resistência dos condutores pode contribuir para o erro. Arranjos de dois, três ou quatro fios exigem entradas compatíveis e conexão conforme o projeto. A simples existência de mais condutores não garante compensação se eles estiverem utilizados incorretamente.
No termopar, a compensação da junção de referência e o uso correto de cabos e conexões são essenciais. Emendas e materiais inadequados podem introduzir efeitos que parecem variações do processo. Ao investigar uma leitura deslocada, inclua toda a cadeia entre o elemento e o controlador.
Medir a temperatura que importa
Um sensor mede a condição no ponto em que está instalado. A temperatura da parede de um tanque pode ser diferente da do produto no centro. Em um forno, a posição em relação ao aquecedor e à circulação do ar também altera o valor observado.
Antes de ajustar o PID, confirme se o ponto representa a variável que precisa ser controlada. Valide a leitura com uma referência apropriada e observe a resposta durante mudanças de carga. O melhor elemento é aquele que funciona corretamente na aplicação completa, com instalação, sinal e documentação coerentes.
