IO-Link: parametrização e diagnóstico de sensores industriais

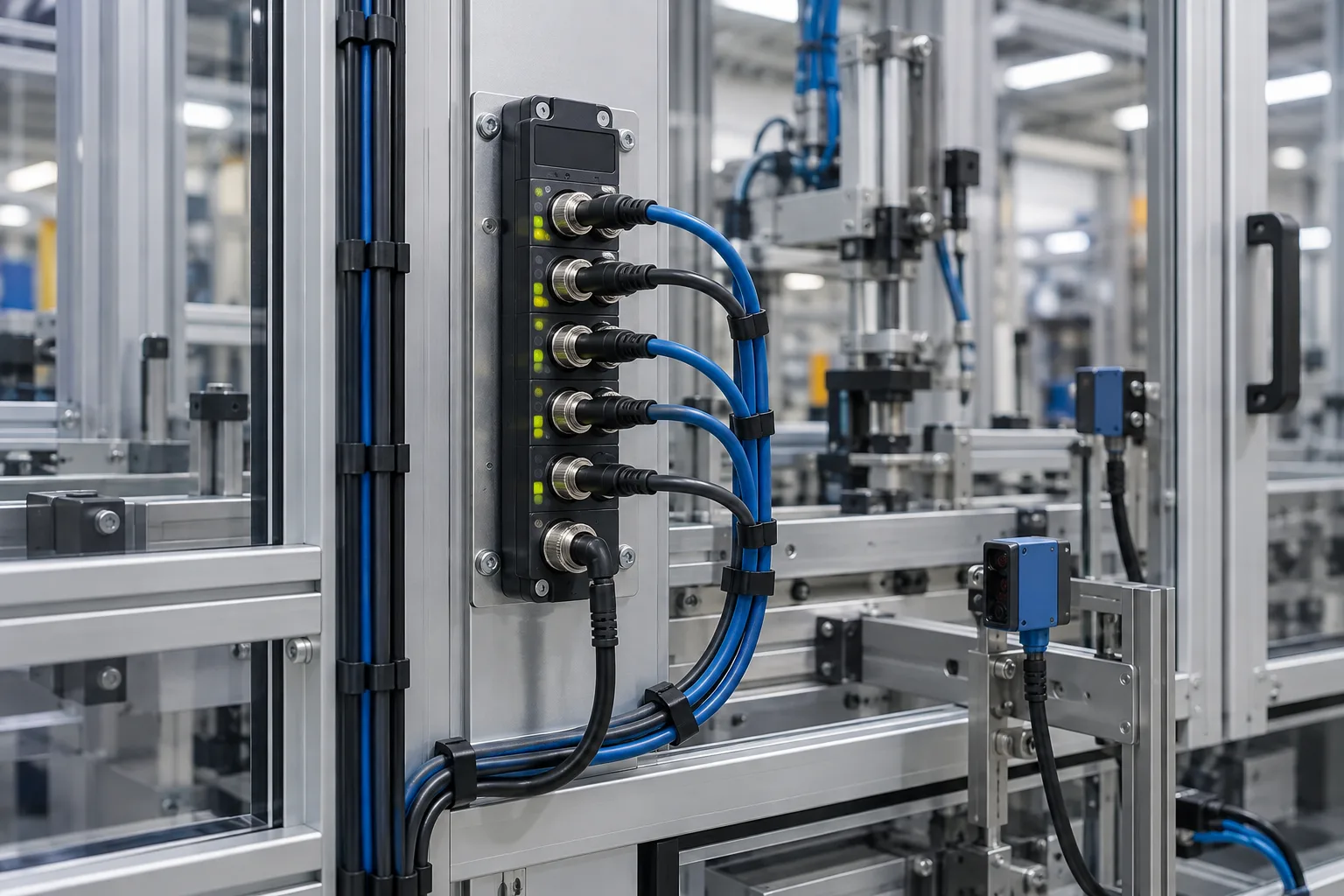

IO-Link é uma tecnologia de comunicação ponto a ponto entre um dispositivo compatível e uma porta de um mestre. Ela permite trocar informações além de um simples estado ligado ou desligado. O mestre integra os dados à automação conforme sua interface e os recursos da instalação.

Essa comunicação não deve ser confundida com a rede industrial que conecta o mestre ao controlador. São camadas com funções diferentes. O projeto precisa avaliar dispositivo, mestre e integração com o CLP, considerando o modo de operação das portas e as características previstas pelos fabricantes.

Um dispositivo pode disponibilizar valores de medição, estados e eventos, dependendo de seus recursos. Esses dados precisam ser interpretados de acordo com a descrição do produto. A representação de unidades, qualidade do sinal e estrutura das informações deve ser confirmada, evitando tratar qualquer conjunto de bytes como uma variável pronta.

O diagnóstico pode ajudar a identificar ocorrências como condições fora da faixa ou problemas reconhecidos pelo dispositivo. Entretanto, a quantidade e o significado dos eventos variam entre modelos. A automação deve selecionar as informações úteis e apresentar mensagens compreensíveis, relacionando cada indicação ao componente e à função de processo.

Parâmetros de um sensor podem incluir limites e modos de funcionamento, conforme o produto. A descrição do dispositivo, normalmente fornecida em uma IODD, ajuda as ferramentas compatíveis a apresentar esses recursos. A equipe precisa controlar quais ajustes são aprovados e quais podem ser alterados durante a operação.

Recursos de armazenamento ou recuperação de parâmetros podem facilitar substituições quando suportados e configurados corretamente. Eles não devem ser presumidos como equivalentes em todos os sistemas. Verifique as condições de compatibilidade e o procedimento de reposição, garantindo que um dispositivo novo receba uma configuração adequada à aplicação.

Antes de adotar a tecnologia, defina quais informações vão melhorar operação e manutenção. Disponibilizar muitos dados sem tratá-los pode aumentar a complexidade sem ajudar o usuário. Indicadores claros de condição, identificação e qualidade da medição tendem a ser mais úteis que telas com todos os parâmetros expostos.

No comissionamento, confirme a comunicação, a interpretação dos dados e os eventos previstos. Teste também o procedimento de troca e a recuperação da configuração quando aplicável. A documentação deve preservar associação entre porta, dispositivo e função, permitindo que a informação adicional se transforme em diagnóstico e manutenção mais organizados.
