Escalonamento de sinais analógicos: da leitura bruta à unidade de engenharia

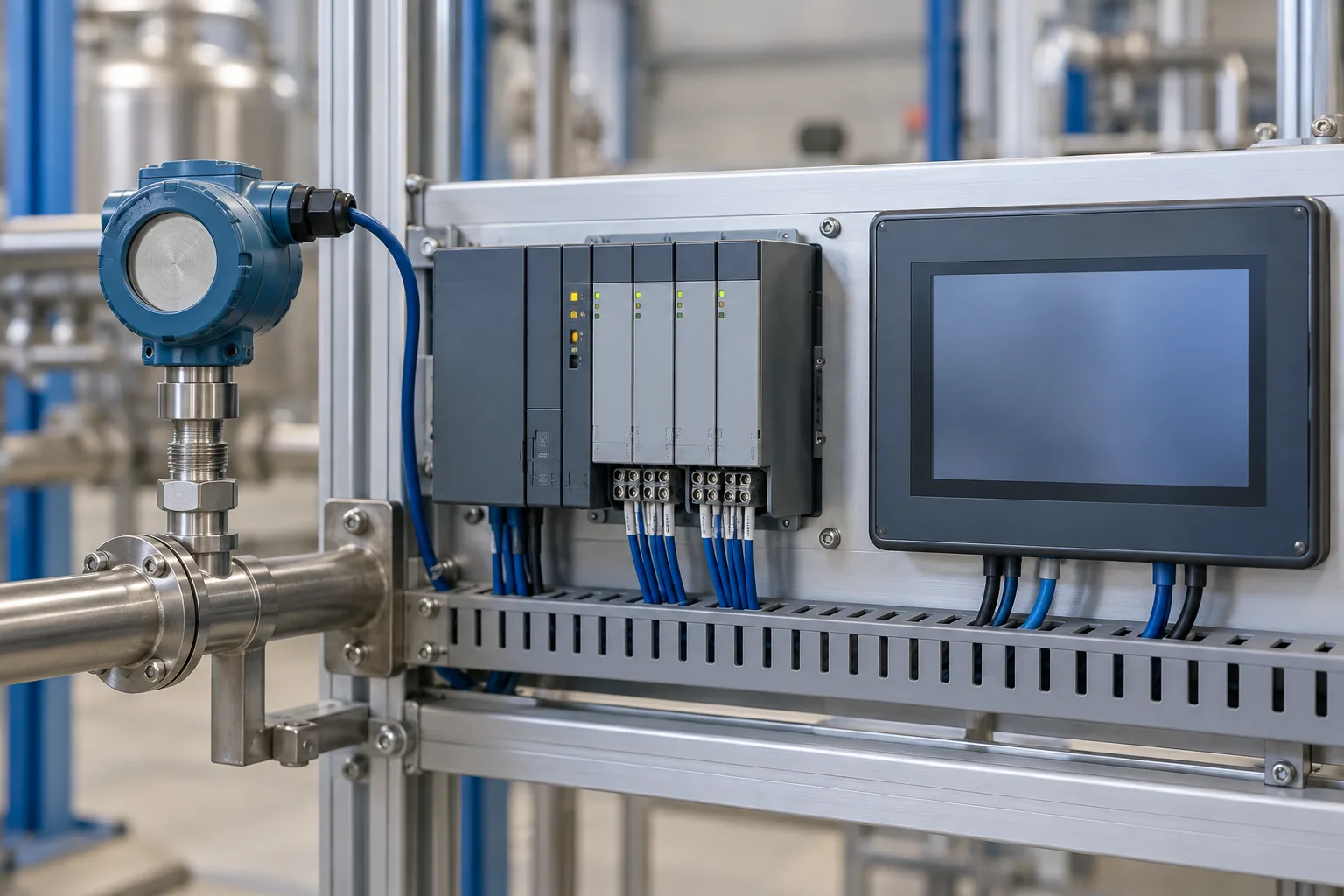

Um módulo analógico transforma um sinal elétrico em uma representação que o programa consegue ler. Esse valor bruto não é necessariamente a pressão, a temperatura ou o nível do processo. O escalonamento estabelece a relação entre essa representação e a unidade que será utilizada pelo controle e apresentada ao operador.

A primeira verificação é conhecer os limites e o modo de funcionamento do módulo. Diferentes equipamentos podem usar representações distintas para a mesma faixa elétrica. A documentação deve orientar a interpretação, evitando copiar constantes de outro projeto sem confirmar que correspondem à configuração efetivamente utilizada.

Em uma conversão linear, o valor de engenharia é obtido relacionando a posição da leitura bruta entre dois limites à faixa desejada. Conceitualmente: valor mínimo mais a fração da faixa bruta multiplicada pela amplitude da faixa de engenharia. Os limites precisam representar a mesma relação nos dois lados da conversão.

Se o transmissor mede uma faixa diferente daquela configurada no CLP, o resultado será incoerente mesmo com sinal elétrico correto. Verifique também se a grandeza usa uma relação linear ou exige outro tratamento documentado. Nem todo instrumento e toda aplicação podem ser interpretados por uma conversão linear simples.

Antes de converter, avalie diagnósticos e condições fora da operação normal. Uma leitura de falha não deve ser limitada artificialmente e exibida como um valor válido. O sistema precisa manter uma indicação de qualidade para que alarmes e malhas possam agir conforme a resposta definida para perda de medição.

Limites operacionais, limites elétricos e limites de apresentação têm funções diferentes. Um valor pode estar fora da faixa desejada de produção e ainda ser uma medição válida. A lógica deve distinguir essas condições, evitando que um alarme de processo seja confundido com falha de aquisição ou interrupção do instrumento.

O ensaio deve comparar valores conhecidos com a indicação final em pontos representativos. Testar apenas um ponto pode esconder um erro de amplitude ou deslocamento. Confirme ainda as unidades e a precisão de apresentação, pois uma tela com muitas casas decimais não aumenta a qualidade real da medição.

Registre faixa do instrumento, configuração do módulo e parâmetros de conversão. Essa informação facilita alterações e reposições. Quando uma leitura parece incorreta, acompanhe o caminho completo, da variável medida à tela, para identificar se a diferença está no instrumento, no sinal, na aquisição ou no escalonamento do programa.
